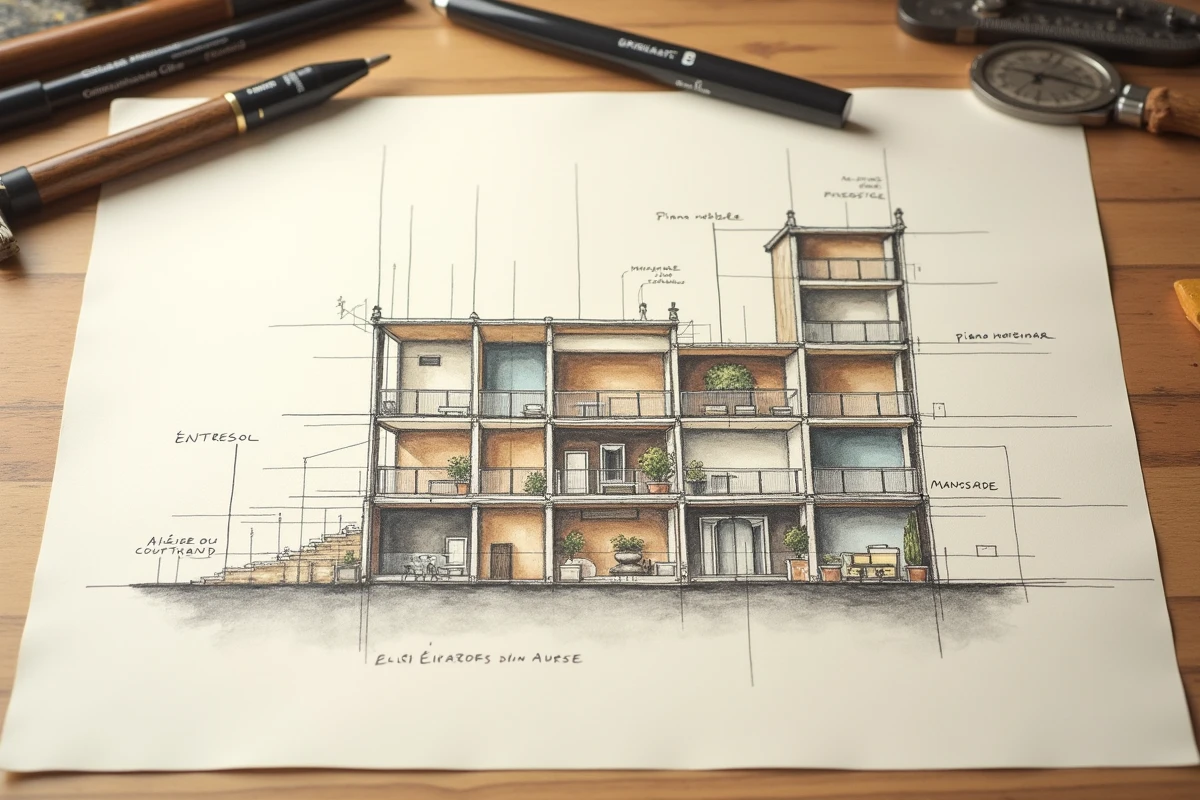

Un schéma annoté d’immeuble haussmannien ne se résume pas à une jolie élévation sur papier. C’est un outil de travail qui structure la composition, fixe les proportions et permet de poser les lavis sans hésitation. Nous détaillons ici les points techniques à maîtriser pour produire un schéma d’immeuble haussmannien exploitable en dessin et en aquarelle.
Modénature haussmannienne : les éléments à annoter sur votre schéma

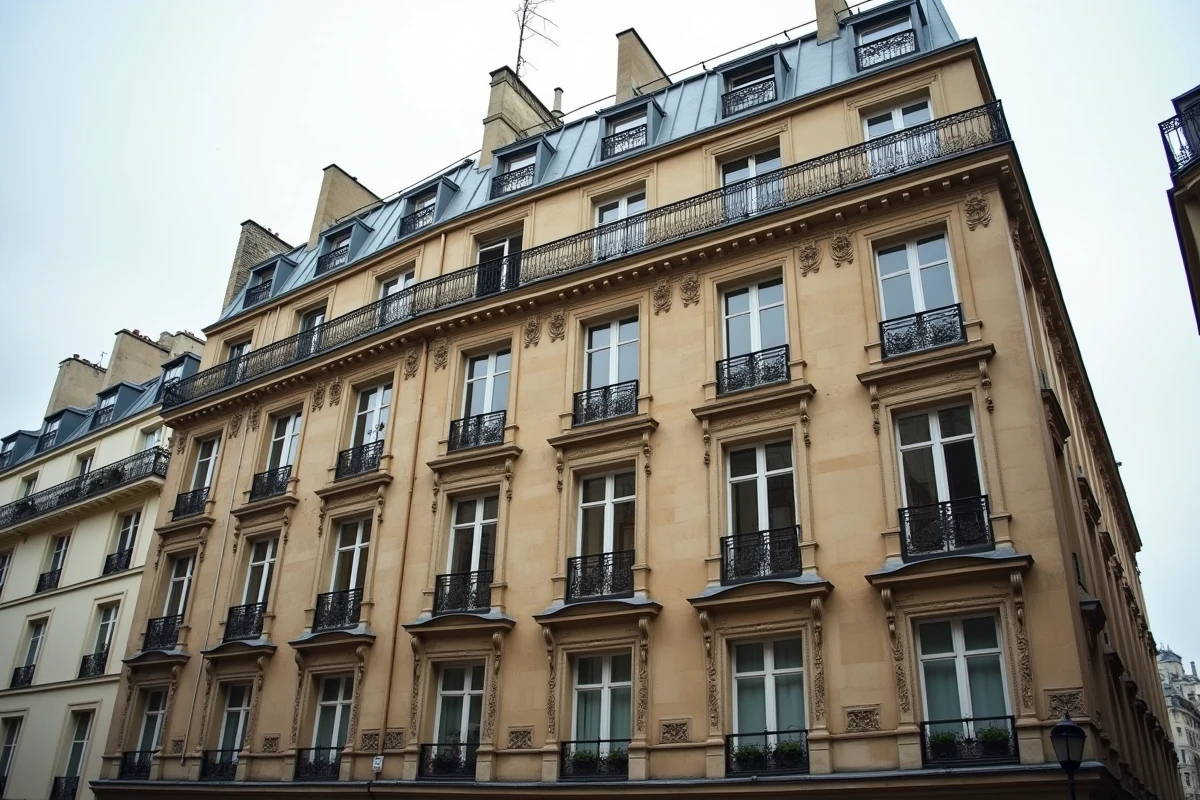

La façade haussmannienne suit une grammaire architecturale stricte. Un schéma annoté efficace identifie chaque registre horizontal et chaque saillie verticale, parce que ce sont eux qui créent le jeu d’ombres portées que vous traduirez ensuite au pinceau ou au crayon.
A lire également : Valorisez vos biens : guide pratique pour monétiser votre patrimoine
Le soubassement en pierre de taille occupe les deux premiers niveaux (rez-de-chaussée commercial et entresol). Il se distingue par un bossage ou un refend marqué. Annotez la hauteur relative de ce socle par rapport à la façade totale : elle représente généralement un peu moins du tiers de l’élévation.
L’étage noble, le deuxième, porte les balcons filants et les encadrements les plus ornés (frontons, consoles sculptées, garde-corps en fonte ouvragée). Sur votre schéma, c’est la zone qui recevra le plus de détails graphiques. Nous recommandons d’y placer une annotation spécifique pour le bandeau de corniche intermédiaire qui sépare cet étage des niveaux courants.
A lire également : Guide complet sur le projet d’acheter pour louer sur airbnb
Les étages courants (troisième, quatrième, cinquième) présentent un décor plus sobre mais conservent un rythme régulier de fenêtres à deux vantaux. Annotez l’allège, le linteau et la feuillure : ces trois repères suffisent à caler la proportion de chaque baie.
Le dernier niveau, en retrait sous la toiture en zinc à brisis et terrassons, se signale par des lucarnes ou des œils-de-bœuf. L’annotation de la ligne de brisis est déterminante pour ne pas écraser visuellement la toiture lors du passage à l’aquarelle.
Proportions et repères géométriques pour le dessin d’immeuble haussmannien
Un immeuble haussmannien typique affiche une régularité modulaire. Chaque travée reproduit le même rapport largeur/hauteur de baie, et les niveaux diminuent légèrement en hauteur sous plafond à mesure qu’on monte. Cette progression crée une perspective verticale subtile que le schéma doit capturer.
Axe de symétrie et travées
Tracez d’abord l’axe central de la façade, puis répartissez les travées de part et d’autre. Les immeubles à cinq travées sont les plus fréquents dans le Paris haussmannien. Un schéma annoté précise le nombre de travées et signale la travée centrale, souvent distinguée par un fronton ou un balcon individuel.
Rapport hauteur/largeur des baies
Les fenêtres haussmanniennes sont plus hautes que larges, avec un rapport proche de 2:1 à l’étage noble et légèrement réduit aux étages supérieurs. Annoter ce rapport directement sur le schéma évite les corrections pénibles en cours de dessin. Placez un repère coté sur une baie type, puis reportez la mesure sur les autres niveaux.
- Étage noble : baies les plus hautes, encadrements moulurés, balcon filant continu sur toute la largeur de la façade
- Étages courants : baies légèrement plus courtes, garde-corps individuels ou par paire, décor d’allège simplifié
- Dernier étage ou attique : baies réduites, parfois cintrées, intégrées sous le débord de corniche
- Entresol : baies basses et larges, souvent sans décor, rôle de transition entre le commerce et l’habitation
Ce découpage en registres horizontaux est la structure de base de tout schéma annoté d’immeuble haussmannien. Sans lui, la mise en couleur manquera de cohérence.
Du schéma à l’aquarelle : traduire les annotations en valeurs
Le passage du schéma au lavis pose un problème concret : comment transformer des traits annotés en un rendu atmosphérique sans perdre la rigueur des proportions.
Hiérarchie des valeurs sur la façade
La pierre de taille haussmannienne est claire, mais la façade n’est jamais uniforme. Les corniches, bandeaux et encadrements créent des ombres portées nettes dont l’épaisseur dépend de la saillie. Sur votre schéma, annotez le sens de la lumière (généralement depuis le haut à gauche par convention) et marquez les zones d’ombre portée avec un hachurage léger.
En aquarelle, ces zones correspondent aux premières couches posées en humide sur sec, avec un ton chaud rompu (ocre jaune mêlé d’une pointe de gris). Les ombres portées sous les corniches donnent toute la profondeur à la façade : ne les traitez pas en dernier, posez-les dès le deuxième lavis.
Zinc et toiture
Le brisis en zinc vire du gris bleuté au gris verdâtre selon l’oxydation. Annotez sur le schéma la distinction entre brisis (partie raide, visible de la rue) et terrasson (partie plate, invisible). Seul le brisis sera peint. Un lavis unique en gris de Payne suffit, rehaussé d’un filet clair pour marquer les joints de zinc.
Erreurs fréquentes sur les schémas de façade haussmannienne
Nous observons régulièrement les mêmes défauts sur les schémas d’élèves et de dessinateurs amateurs. Les corriger en amont fait gagner un temps considérable au moment du rendu final.

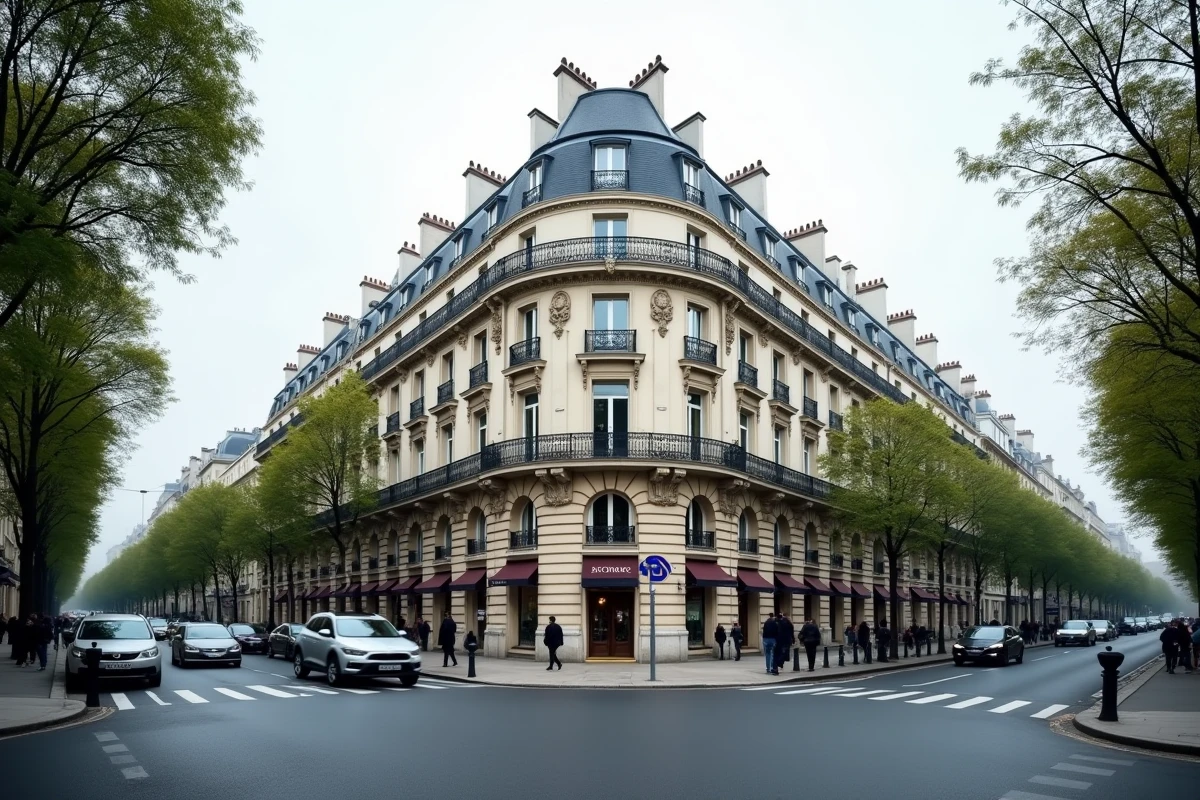

- Balcons filants placés au mauvais étage : le balcon filant principal est au deuxième étage (étage noble), pas au troisième. Un second balcon filant apparaît souvent au cinquième étage, juste sous la corniche sommitale
- Corniche sommitale trop fine : c’est l’élément le plus saillant de la façade, celui qui projette l’ombre la plus large. Lui donner une épaisseur insuffisante aplatit tout le dessin
- Toiture sans brisis visible : omettre le brisis transforme l’immeuble en un bloc rectangulaire surmonté d’un toit plat, ce qui supprime la silhouette caractéristique
- Fenêtres toutes identiques du rez-de-chaussée au dernier étage : la variation de hauteur des baies selon les niveaux est le signe distinctif de l’architecture haussmannienne
Un schéma annoté bien construit rend la phase de dessin et de mise en couleur plus fluide. Prenez le temps de vérifier chaque registre horizontal, de coter au moins une baie type et de marquer les ombres portées avant de toucher un pinceau. La rigueur du schéma se lit directement dans la qualité de l’aquarelle finale.
